列管換熱器的結構組成及使用特點
2024-08-03

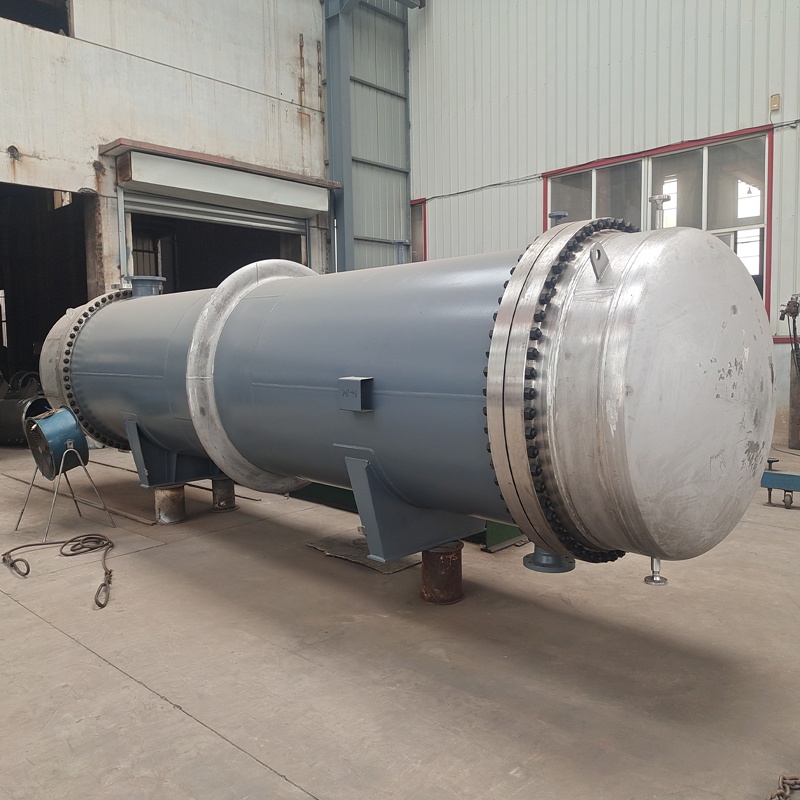

列管換熱器主要由殼體、管束、管板、封頭(又稱端蓋)以及折流擋板等部件組成。
殼體：通常為圓筒形，用于容納管束和流體。
管束：由多根換熱管組成，是熱量傳遞的主要通道。
管板：用于固定管束，將管束與殼體連接起來。
封頭：位于殼體的兩端，用于封閉殼體并連接流體進出口管道。
折流擋板：設置于殼體內，用于增加殼程流體的流速和湍動程度，提高傳熱系數。
列管換熱器根據結構特點和應用場景的不同，列管換熱器可分為多種類型，如固定管板式換熱器、浮頭式換熱器、U型管式換熱器等。每種類型都有其特點和適用范圍。
固定管板式換熱器：結構簡單，造價低廉，但殼程不易檢修和清洗。適用于殼程流體較潔凈且不易結垢的場合。
浮頭式換熱器：管束與殼體之間的一端不固定連接，稱為浮頭。管束受熱或受冷時可自由伸縮，避免了溫差應力對換熱器的破壞。同時，管束可從殼體中抽出，便于清洗和檢修。
U型管式換熱器：每根換熱管都彎成U形，兩端固定在同一塊管板上。這種結構解決了熱補償問題，且管束可以清洗。
